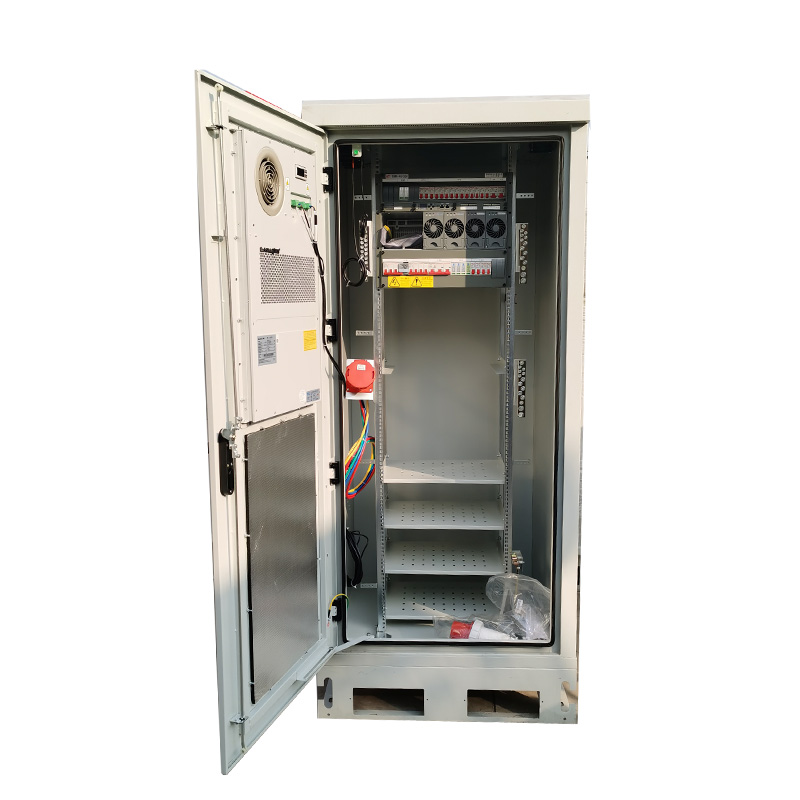

室外一體化通信柜300A開關電源機柜科領奕智

發布日期：2021-4-8 15:57:00

產品說明：

室外一體化通信柜的組成由硬件設備和軟件設備組成。

（一）硬件設備組成

1.6米室外通信機柜的硬件設備主要包括設備艙、蓄電池倉、門與門鎖組成。

1、設備倉：設備倉分布在機柜的右側，和蓄電池倉用隔板分開，便于設備空間的隔熱。

2、蓄電池倉：用于安裝蓄電池，機柜的外部的板材上貼有保溫棉，以達到保溫效果。蓄電池機柜也配有遮陽罩，以達到防曬防水的效果。柜體設有排氣裝置，可釋放蓄電池產生的危害氣體。

3、門與門鎖：機柜門采用內嵌式結構，門縫間隙緊湊。門開角度>110°，柜門含有限位結構，門限位裝置在門處于“打開”狀態時具有限位作用。門鎖采用拉桿加鎖片三點結構，可另加掛鎖。結構牢固，防盜性強。每個機柜門都安裝有門開告警傳感器，以配合環境監控。

詳細參數：

（二）軟件設備組成

1.6米室外通信機柜的軟件設備主要由機殼、溫控系統、照明單元、監控系統、防雷系統、配線系統和電源系統組成。

1.機殼

可安裝內尺寸為650mm(W)X 650mm(D)X 1400mm(H) (不含底座、不含遮陽罩高度)，采用熱交換方式對柜內設備進行散熱，主要安裝包括直流配電、傳輸、DDF、BBU等設備等。機柜內支持19英寸(IEC297)標準機架，以及支持符合19英寸(IEC297) 尺寸安裝空間要求的各種設備(如電源設備、基站設備、傳輸設備、溫控設備、蓄電池、防雷設備及其它配套設備)的安裝。

2.室外一體化機柜溫控系統

室外柜的電子設備在工作時會產生大量熱量，導致柜內溫度升高，降低電子元器件的使用壽命甚至設備會因此宕機，因此必須使用溫控設備控制柜內的溫度，確保通信設備正常工作，同時提高電子設備的使用壽命和可靠性。

室外柜溫控設備采用先進制冷技術、高效換熱器、智能化控制方案等，確保溫控系統節能、可靠運行。產品采用一體化防盜設計，同時保證機柜內外側隔絕，提高產品的防塵防水性能。

溫控系統三種散熱方式對比：

3.照明單元

每個獨立的艙提供一套48V/220V LED燈照明，當柜體門打開時即可出發LED燈開啟。

4.監控系統

（1）機柜空調具有RS232或RS485通信接口，通過該接口可對溫控單元的溫度設定值進行調整以及對溫度告警設定值進行調整，并能送出柜內外的溫度參數和各種故障告警信息。

（2）遙測:柜內溫度、柜外溫度。

（3）遙信:電源故障告警，溫度探頭狀態(故障/正常),溫控單元狀態(故障/正常)，柜門狀態(開門/關門)、高壓告警、低壓告警、高壓持續告警、低壓持續告警、柜內高溫告警、柜內低溫告警、柜外高溫告警、柜外低溫告警、電源頻偏告警、自定義告警(煙霧告警)。

（4）遙控:能對空調參數進行遠程設置或開關機。

5.防雷系統

室外一體化機柜的交流側提供B +C級防雷裝置。機柜設置接地排，機柜的金屬部分互連并接至接地排，防雷器的接地線必 須有良好的導通能力。具有雙路電源 (市電/油機)手動轉換裝置，轉換方式為采用2個開關機械互鎖手動操作。機柜配置油機專用M6接線端子，安裝接線較為方便。

6.配線系統

一體化機柜過線區預留足夠的空間以滿足機柜滿配要求，柜與柜之間的配線由廠家配置，包括電源線、信號線等的連接線，線纜必須綁扎好。

7.電源系統

（1）蓄電池艙

1）蓄電池艙宜有換氣裝置，以便釋放蓄電池產生的危害氣體。

2）蓄電池艙結構應方便蓄電池的安裝、察看和更換電池，應便于蓄電池的連線操作。

3）蓄電池艙內部不允許出現積水。

4）蓄電池艙禁止使用可能引起火花的機電設備或控制部件。

5）電池艙應有防蟲、鼠等齟齒類動物侵入的裝置。

6）蓄電池艙應滿足蓄電池組的安裝空間和承重，并不應妨礙纜線的布放路由。蓄電池艙在室外一體化機柜柜體內的設置位置應合理，并與柜體的安裝方式、柜體尺寸、內部結構相適應。

7）艙內裝置宜具備溫度感應的溫度調節器,確保蓄電池艙工作環境溫度為0℃~40℃

8）滿足本規范書電源部分的相關要求。

（2）戶外電池柜

用于為戶外設備提供直流電源。機柜采用雙層結構，主體材料采用鎂鋁合金(或不銹鋼、鍍鋅鋼板)，使用專業的戶外粉涂，內部集成了溫度控制系統、交流和直流配電系統、環境和電源監控系統、配線系統等等。

主要特征:

1）根據實際要求可以定制機柜。

2）機柜內可以安裝后備電池的容量。與直流整流模塊組成不間斷電源系統。

3）三種溫控方式:空調、熱交換器和風扇�？筛鶕�(jù)實際安裝環境合理選擇。

4）冷卻系統能夠消除設備所產生的800w熱量并使電子設各箱的內部溫度保持在55℃以下。

5）合理的風道設計，使得柜內各處的溫度達到使用要求。

6）每個艙都有其獨立的保險門，使用戶外專用鎖(三點式鎖)，防護等級高，防盜性能好。

7）電氣布線和交流/直流配電系統。

8）一體化環境電源集中監控系統。全雙工遙信、遙測。
